1、产品简介
该3G-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到2.97Gbps, 系统支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级和广电产品相关标准要求.

2、性能特点
 在单纤上传1路单/双向3G-SDI信号
 工作范围从19.4Mb/s 到 2.97Gb/s
 用于SMPTE 424M (2.97Gb/s)的时钟恢复
 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率
 支持SMPTE 424M (2.97Gb/s),SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准
 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
 100m自动电缆均衡，适用所有在 2.97Gb/s以下的速率（Belden 1694A）
 LED状态指示灯对关键的参数进行监视
 可选的网管系统
 支持热插拔
 可提供独立式、1U机架式和4U机架式安装

3、规格参数
串行电视   BNC 输入
电视信号标准：SMPTE424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
输入数目：1 路
反射损耗：>15DB
均衡：0-100m @ 2.97Gb/s
连接器：75Ω  BNC

光输出
输出数量:1
线缆传输类型:单模单纤（多模可选）
工作波长:1310nm /1550nm
反射损失:> 15dB
抖动:< 0.2UI
连接器:FC/PC （SC/PC可选）

串行电视    BNC 输出(EO/OE) 与输入同
输出数量:接收端2路输出
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
反射损耗:> 15dB
抖动:< 0.2UI
连接器:75Ω BNC

电气指标
工作温度:0℃～＋50℃
电压 1A@12VDC
功率 12 W
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间  ﹥100000小时

产品型号选择                        产品描述              光纤/波长               光纤数量        传输距离
LTBY4011T/R                        单纤双向              1310/1550 nm            1           20,40,60,80KM
LTBY4010T/R                        单/多模可选            850/1310nm             1           20,40,60,80KM

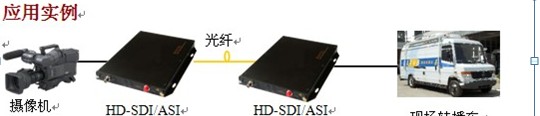

5、应用场合
电视演播,现场转播,高清视频会议系统，军事指挥系统
