1、产品简介
该HD-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到1.485Gbps, 系统支持SMPTE292、SMPTE259M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级产品的要求.

2、性能特点
 在单纤上传1路双向HD-SDI信号
 工作范围从19.4Mb/s 到 1.485Gb/s
 用于SMPTE 292M (1.485Gb/s)的时钟恢复
 支持所有的SMPTE 259M 的标准，工作于143Mb/s - 360Mb/s
 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准
 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
 150m自动电缆均衡，适用所有在 1.485 Gb/s以下的速率（Belden 1694A）
 LED状态指示灯对关键的参数进行监视
 可选的网管系统
 支持热插拔
 可提供独立式、1U机架式和4U机架式安装

3、规格参数
串行电视   BNC 输入
电视信号标准：SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 1.485Gb/s）
输入数目：1 路
反射损耗：>15DB
均衡：0-150m @ 1.485Gb/s
连接器：75Ω  BNC

光输出
输出数量:1
线缆传输类型:单模单纤（多模可选）
工作波长:1310nm /1550nm
反射损失:> 15dB
抖动:< 0.2UI
连接器:FC/PC （SC/PC可选）

串行电视    BNC 输出(EO/OE) 与输入同
输出数量:接收端2路输出
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
反射损耗:> 15dB
抖动:< 0.2UI
连接器:75Ω BNC

电气指标
工作温度:0℃～＋50℃
电压 1A@12VDC
功率 12 W
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间  ﹥100000小时

产品型号选择                        产品描述              光纤/波长         光纤数量        传输距离
LTBY3011T/R-S M/R/U-F/S/T  单模光纤              1310 nm                              20km
LTBY3001T/R-L M/R/U-F/D/T  (多模可选)            1550nm             1               60km
※后缀选项说明: T/R:T-发射机, R-接收机; S/L:S-短距离, L-长距离; M/R/U:M-独立式,R-19″1U机架式,U-19″4U机架式;
F/S/T:F-FC光连接器,S-SC光连接器; T-ST光连接器;特殊需求可以订制。
※  光纤传输的距离受限于光学路径的损耗以及连接端子、接头、接插板而造成的附加损耗。

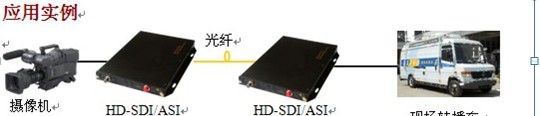

5、应用场合
电视演播 现场转播
